1 此高速鐵路橋下防護柵欄使用范圍：


  本(ben)圖集適用于(yu)高(gao)速(su)鐵路(lu)橋梁墩高(gao)3米(mi)及以上旱橋地段的鐵路(lu)封閉(bi)。


2 高速鐵路橋下防護柵欄 技術標準：


鐵路工(gong)程建設通用(yong)參(can)考圖(tu)（橋下防護柵(zha)欄 通線（2012）8002）。


3 高速鐵路橋下防護柵欄 技術要求：


3.1鋼筋混(hun)凝(ning)土(tu)立(li)柱金屬網片防護柵欄由立(li)柱、網片及連接部件(jian)組成，防護高度(du)1.8m。


3.2立樁(zhuang)


立(li)柱(zhu)采用C30鋼筋混凝土(tu)預(yu)(yu)制，截面尺寸120mm*120mm，高度2.5m。預(yu)(yu)制立(li)時預(yu)(yu)留四個￠12mm圓孔，安裝時通過螺(luo)桿固定兩側(ce)連接板。


3.3金屬網片(pian)

金屬網(wang)片采用Q235矩管(guan)邊框，規(gui)格30mm*50mm，矩管(guan)厚度2.0mm；內(nei)部網(wang)絲采用HPB300 ￠4.0mm高線(xian)冷拔鋼(gang)絲，規(gui)格75mm*150mm。


3.4連(lian)接板與螺栓。

立柱連接板(ban)、網片連接板(ban)采(cai)用(yong)90°折角(jiao)Q235鋼(gang)板(ban)，厚度(du)4.0mm，根據不同使用(yong)位置分A、B兩種形(xing)式(shi)。連接板(ban)與螺栓均采(cai)用(yong)Q235鋼(gang)，并鍍鋅(xin)(xin)處(chu)理，鍍鋅(xin)(xin)量(liang)270g/m2。

連接板(ban)的(de)精度(du)(du)(du)要(yao)求：長度(du)(du)(du)誤差(cha)≤1.0mm，寬度(du)(du)(du)誤差(cha)≤0.5mm，厚度(du)(du)(du)誤差(cha)≤0.5mm，孔(kong)眼位置偏(pian)差(cha)≤1.0mm。

3.5金(jin)屬(shu)網(wang)片及柵欄門的(de)網(wang)片成形后應整體鍍(du)鋅并(bing)進行熱浸塑(su)（或(huo)噴(pen)塑(su)）處(chu)理，鍍(du)鋅量270g/m2，浸塑(su)厚度0.8mm～1.2mm，顏色選用墨綠(lv)色。涂層應均勻(yun)，顏色一致，表面光滑，無流柱(zhu)，滴瘤、粉泡(pao)、漏(lou)鐵(tie)等缺陷。

網片(pian)制(zhi)造(zao)精度要求(qiu)：長(chang)度誤差≤2.5mm，高(gao)度誤差≤3.0mm。

網(wang)片(pian)平(ping)整(zheng)度要求：凸起(qi)或凹進值≤5.0mm。

冷拔鋼絲(si)鍍(du)鋅前直徑誤差(cha)≤0.06mm。焊接網孔誤差(cha)≤3.0mm。

焊(han)(han)接(jie)網片(pian)連接(jie)板時(shi)，連接(jie)板焊(han)(han)接(jie)位置應嚴格控(kong)制(zhi)在設(she)計位置，其位置誤差≤1.5mm。

矩(ju)管邊框與連接(jie)(jie)(jie)板(ban)、網片(pian)鋼絲與鋼板(ban)、網片(pian)鋼絲與矩(ju)管邊框的(de)(de)(de)焊(han)(han)接(jie)(jie)(jie)宜采用(yong)電阻焊(han)(han)、如(ru)用(yong)釬焊(han)(han)，應選用(yong)合適的(de)(de)(de)焊(han)(han)條，使其變(bian)形最小。焊(han)(han)接(jie)(jie)(jie)后應清(qing)理(li)焊(han)(han)渣(zha)。對焊(han)(han)接(jie)(jie)(jie)產生的(de)(de)(de)變(bian)形，應進(jin)行平整處理(li)。為(wei)保證網片(pian)自身有足夠(gou)的(de)(de)(de)強度(du)(du)，網片(pian)焊(han)(han)接(jie)(jie)(jie)點(dian)的(de)(de)(de)強度(du)(du)應大于1KN，焊(han)(han)接(jie)(jie)(jie)點(dian)脫落數小于4%。

3.6柵(zha)欄門

柵欄門根據工務(wu)、電務(wu)等設(she)備檢查和(he)維修施工作業(ye)的(de)需要設(she)置。

鋼筋(jin)混凝土立柱金屬網(wang)片(pian)防護柵欄(lan)可采(cai)用單開門(men)或雙(shuang)開門(men)兩種形(xing)式。單開寬度1.5m，雙(shuang)開寬度3m，其網(wang)片(pian)形(xing)式與防護柵欄(lan)保持一(yi)致，并通過(guo)銷(xiao)鈾、銷(xiao)鈾套與立柱連接。

3.7所有螺(luo)(luo)栓(shuan)(shuan)均(jun)采用防(fang)盜(dao)設計，由螺(luo)(luo)桿、螺(luo)(luo)帽、防(fang)盜(dao)墊圈組成，安裝及拆卸需有專門(men)工具(ju)，根據不同連接點的厚度，選用圖(tu)集中(zhong)不同尺(chi)寸的防(fang)盜(dao)螺(luo)(luo)栓(shuan)(shuan)，螺(luo)(luo)帽擰緊固定(ding)后(hou)螺(luo)(luo)栓(shuan)(shuan)頭部采用焊機(ji)現場(chang)點焊固定(ding)，防(fang)止螺(luo)(luo)帽松動。

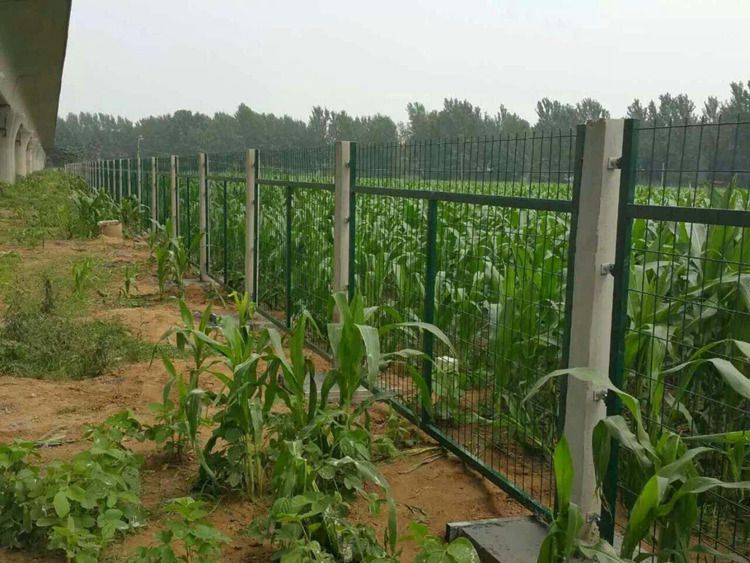

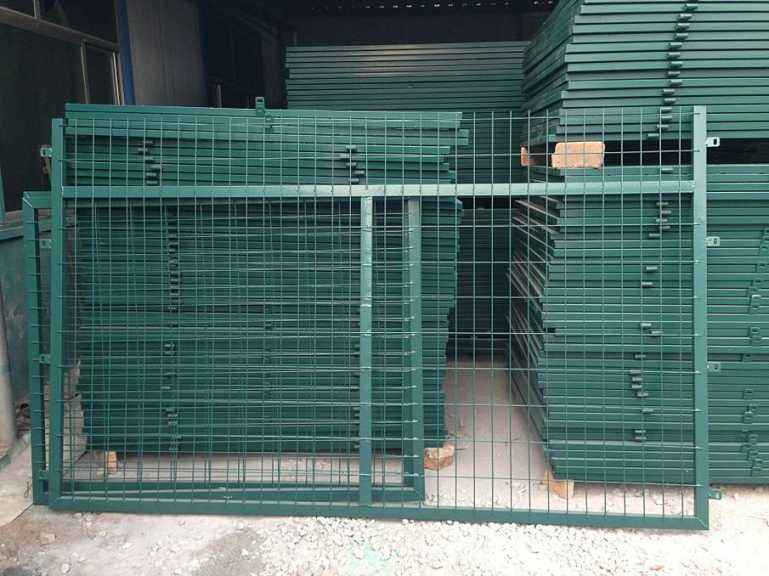

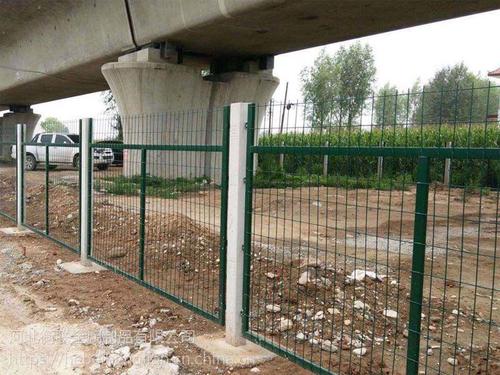

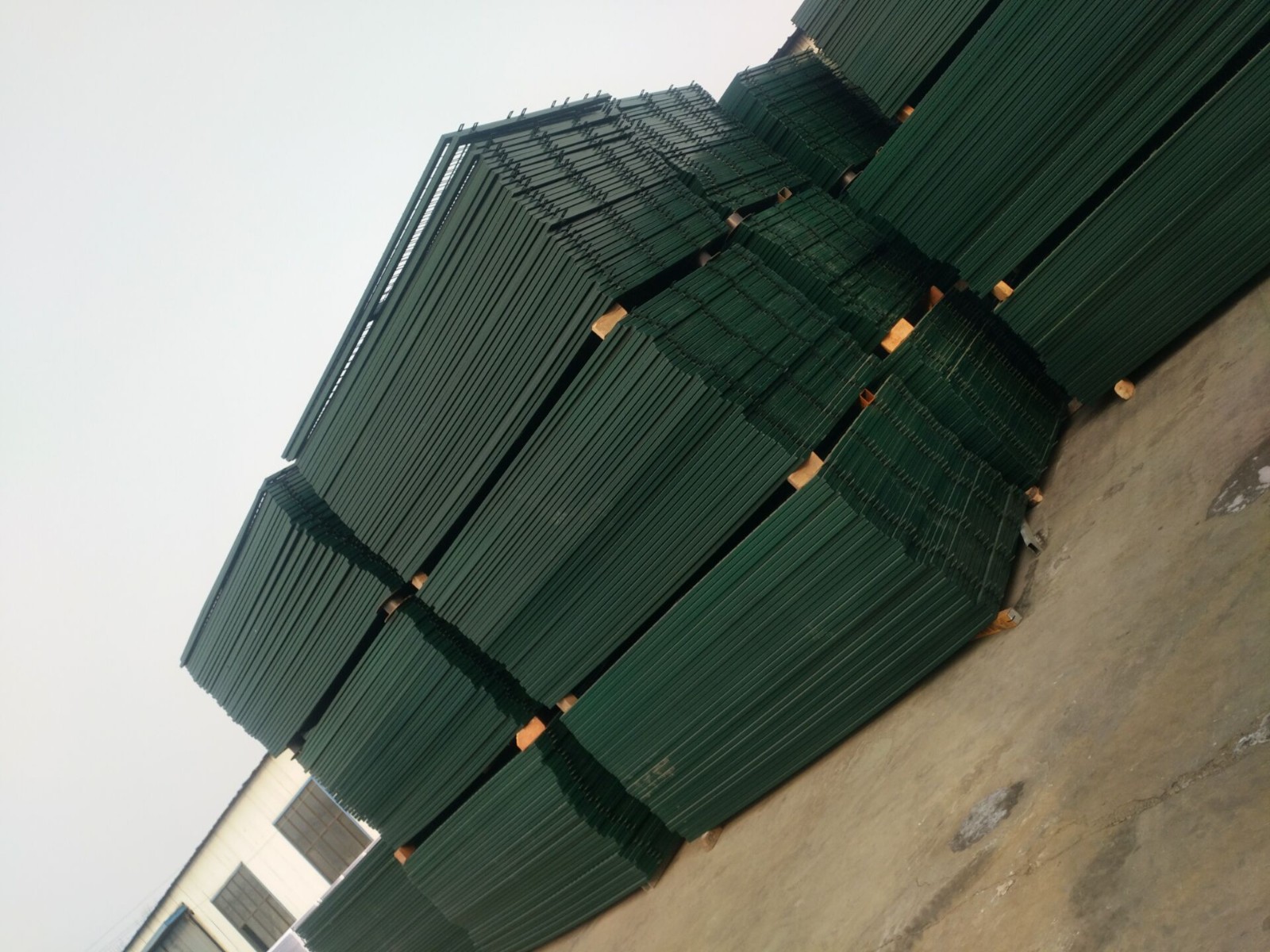

4 高速鐵路橋(qiao)下防(fang)護柵欄(lan) 照片：
